★FSC_Unlock_Tool_V13.2s★

★2023年8月22日からVer13.2sのアップデートを配布します。

すでに利用されている方は、以下のひな型を問い合わせから連絡ください。

8月22日午前9時ごろからダウンロード先の案内をメールします。

＜アップデート内容＞

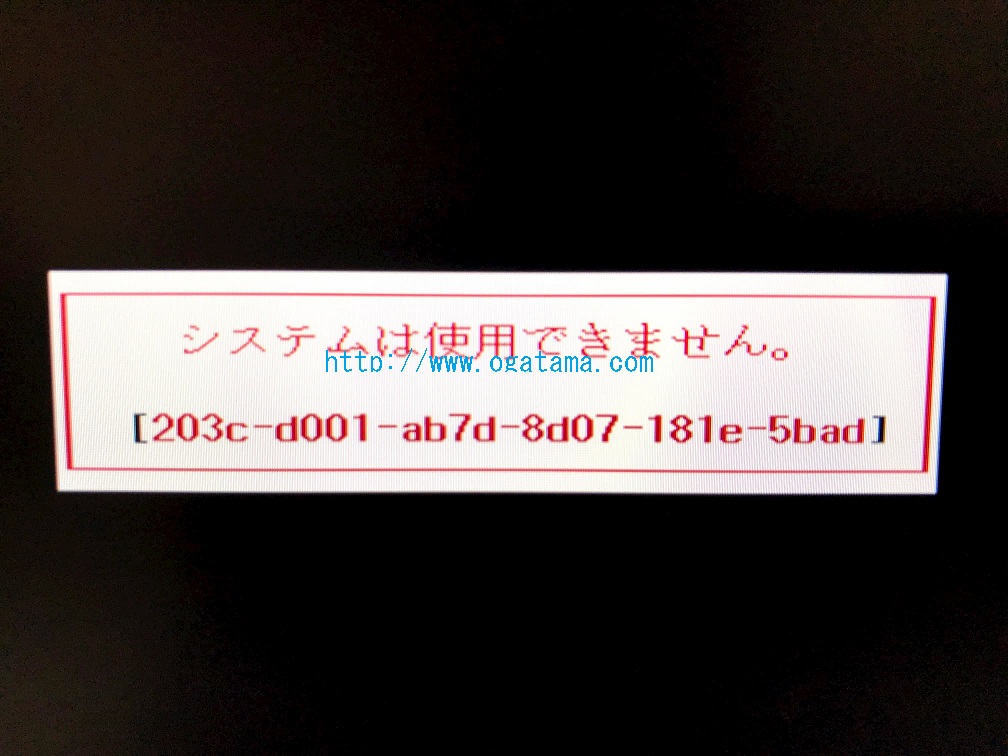

・エラーコードの有無にかかわらず[203c-d001]に完全対応しました。
・TPM-Chip2.0　Chipの10世代11世代に対応しました。
・Windows-11 UEFI-Biosに対応しております。

＜アップデート希望者＞
※登録時の以下情報をお伝えください。

・名前
・電話番号

★毎回次のアップデート直前に申し込む方が居るので書いておきます。
このアップデート申し込みは2023年10月迄で以降は年末のアップデートとなります。

＜問い合わせ＞
http://www.ogatama.com/n1/form.cgi
========================================================
＜FSC_Unlock_Tool_V13.2s　単体販売＞

・FSC_Unlock_Tool　単体販売　（操作するPCと紐づけ）
　解除台数は無制限、1度の購入で継続利用
　1年サイクルで、再度ライセンス無償発行なので
　1度の購入で継続利用可能
　年に2回～3回のアップデート（4月/8月/12月）

・1ライセンス：5万円、購入希望者は以下問い合わせ
　からお問い合わせください。
※キャンペン時には：3万8000円

・★すでにライセンス保有者で追加購入は、追加ライセンス
　　1万6000円です。

＜問い合わせ＞
http://www.ogatama.com/n1/form.cgi

久々の技術の高山です。

年末のアップデートベータ版を作りました。

★[FSC_Unlock_Tool_V729s.exe]です、今中古市場で多数のロック　　　 品が出ている(LIFEBOOK U7311/F )に対応しています。

★東芝PC向け解除ツール（ベータ版）

すでに相当数解除成功しております。

一般の購入者は12月20日迄お待ちいただきますが、1部の数だけ配布できます（ライセンス保有者のみ）

今回の解除ソフトは32MB対応です、従来の16MBタイプではありません。

我こそはベータ版で何気にLIFEBOOK U7311/F を解除して儲けるぞ！という方問い合わせください。

★尚一定数で完了します、ベータ版ですので取引企業様等に依頼しております。

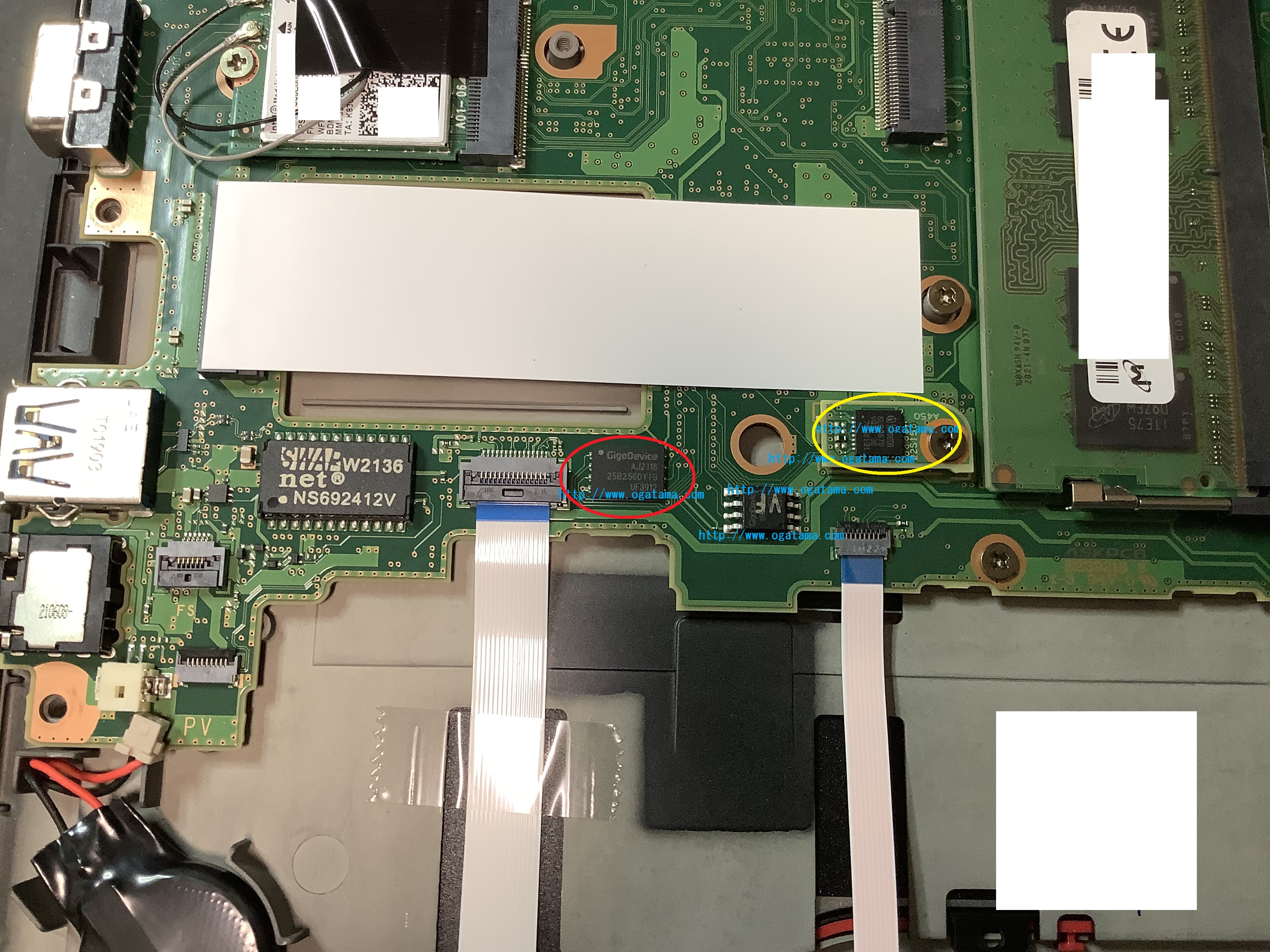

★★画像３枚目、赤丸がFlashi-ROM（Wson8x6）32MB　黄色丸が
　　TPM-2.0です。

※WSON治具は以下参照※
http://www.ogatama.com/dsp/diary.cgi?no=505

＜★東芝PC向け解除ツール（ベータ版）＞
・HP/Pana/NEC/富士通同様にFlashi-ROMデーターを取り出し
　解析解除データーを作ります。

★チャレンジコード方式では無く、物理アクセスが必要です。

今回富士通の以下URLの解除を受けた時のコメントで、有料会員＋私の師匠からクレームが多数入りました。
クレームだけで日に70件程、あまりにもブチ切れて、片道5時間掛けて
直接対面でクレームを言われました、それにプラスして、電話でガンガン掛かってきました。
http://www.ogatama.com/dsp/diary.cgi?no=462

そこで再度詳しく書きます、と言ってもWEBで検索すればそこら中に有るのですが今回書き込みしておきます。

★★★道具を持つことは作業できる範囲を増やす事で、全ての方がSMDや道具を揃えろという事ではありません。
　やりたい事でも道具が無いからできないとか高いとか等の理由は有ると思います。
　極力道具は揃えて何時でも作業できる環境を作ればそれ相応に作業はできます。　

まず一般に言うSOP8もWson8 8x6も１番から8番迄同じ構成です。
形が変わり、見た目難易度が高い気がするだけです。

市場にSOP8クリップが多数出ており、誰でもSOP8クリップでFlashi-ROM情報取り出しがしやすくなった
事も有り、PCメーカー曰くBios逆アセンブル防止策として[MISO/MOSI]間に抵抗を入れて
Vccと抵抗を入れる事で、外部からクリップで読み書きできないように対策した等になります。

＜Wson8 8x6を読み書きする＞ここが肝心

・SOP8とWSON8 8x6が直ぐ近くに有る場合、SOPクリップをSOP8にクリップします。
　WSON8 8x6の１番（SS/CS）チップセレクトから１本線を出します。
　この線は(ポリウレタン銅線)等を使い、Wson8　8x6の1番に半田します。
https://akizukidenshi.com/catalog/g/gP-09583/

＜ポリウレタン線どう使うの？＞　以下動画参照
https://www.youtube.com/watch?v=4ieCGsxGiwc&t=12s

★ポリウレタン銅線はビニール電線と同じです、但し半田の加熱温度で外側の絶縁は解けます。
　正確には蒸発します。

この半田した1番の線をSOP8クリップ接続の1番を外してWson8 8x6の1番線に接続します。
すると、SOP8から取り出すのでは無くWson8 8x6から取り出しできます。

尚対策基盤の場合、SOP8の4番と8番に外部から3.3V給電する事で回避できます。

★SOP8の通信線とWson8 8x6の通信線は並列接続されています。
　唯一（SS/CS）のみでチップセレクトできます。
=========================================================
・ここに序で書いておきます、現在のWinbondのSOP8は1番の凹みが有りません。
　またマザー側にも1番の▼マークが有りません。

★本来は外す前にFlashi-ROM周りの画像を取得しておくのが良いのですが。
　全ての方がそれを行うかは不明です。

もしFlashi-ROMの方向（1番ピン）が分からなくなった場合、導通テスターを使います。
短絡で（ピー音）が鳴るタイプです。

・マザー上の（ポスト）、無線LANやSSDのネジで止めているあの金属を（ポスト）と
　言います、あの部分はグランド（共通グランドです）あの部分のGNDとFlashi-ROM
　4番の通電を確認します、と言っても対角なので角2か所で確認すれば良いだけです。

・ポストとFlashi-ROMの角を導通テスターで確認します、ピー音が鳴れば
　其処は4番になります、つまり4番から見て1番は何処かと言ったら
　4番パタンからみて左の端が1番ピンです、この1番ピンとFlashi-ROMの凹み
　を合わせるとその部分が正常な場所になります。

★Flashi-ROMの端子間の規格、ほぼ全てこの並びです。
　これだけ覚えれば楽勝です。

・1番CS
・4番GND（グランド）
・8番Vcc（+3.3V）

★★最低限導通機能の有るテスターを1台持っていればそれでもし方向が分からなくなっても
　　治せます、逆に装着すると、通電時にPCは起動せず、Flashi-ROMが暖かくなります。
　　と言ってもFlashi-ROMは壊れませんが！、マザー上の3.3v生成上のヒューズが切れます。

=========================================================
・SCLK(Serial CLocK)は、MISOやMOSIの信号線でデータ転送を行う際に参照する
　クロック信号です。全てのスレーブが1本のSCLK信号線を共有します。
　動作モードにより、SCLKの立ち上がりエッジまたは立ち下りエッジに同期して
　データが転送されます。ICの種類によっては、SCKなどと表記される場合もあります。

・MISO(Master In Slave Out)は、スレーブからマスタに転送するデータを伝える信号線です。
　全てのスレーブが1本のMISO信号線を共有します。
　SS信号により選択されていないスレーブは、MISO信号をハイインピーダンスに保ち
　信号の衝突を防ぎます。スレーブ専用ICでは、DO(Data Out)やSDO(Serial Data Out)などと表記される事があります。

・MOSI(Master Out Slave In)は、マスタからスレーブに転送するデータを伝える信号線です。
　全てのスレーブが1本のMOSI信号線を共有します。
　スレーブ専用ICでは、DI(Data In)やSDI(Serial Data In)などと表記される事があります。

・SS(Slave Select)は、マスタが通信相手のスレーブを選択するための信号線です。
　各スレーブに専用のSS信号があります。
　マスタは、通信に先立って、通信相手のSS信号のみをLにし
　(他のSS信号はH)、通信を開始します。スレーブ専用ICでは、CS(Chip Select)や/CSなどと表記される事があります。

＜ウィキペディア＞
https://ja.wikipedia.org/wiki/シリアル・ペリフェラル・インタフェース

＜オマケ＞
★ポリウレタン銅線は基板のパタン剥離等の修復に使えます。

＜必要な物＞アマゾンで買えます

・導通テスター
・ポリウレタン銅線　https://akizukidenshi.com/catalog/g/gP-09583/
・UVレジン液
・UVライト

＜まずは動画＞
https://www.youtube.com/shorts/PCzc_Oq-4MA

★パタンを剥離した場合、その末端相手にポリウレタン銅線をはんだ付けします。
　その片側を相手の接続場所に接続します、この時この状態では
　ポリウレタン銅線が切れるので、まずは導通テスターで接続の有無を確認します。
　導通が確認出来たら、UVレジン液を綿棒で少量ポリウレタン銅線の上に塗ります。
　その後UVライトで30秒程あてればカチカチに固定されます。

★★UVライトは紫外線で裸眼で見る、直視すると視力が落ちます。
　　その為UVライト使用時はこの光を見ないようにしてください。
=========================================================
＜誰でも最初は初心者＞

・何故か私の師匠が必ず書けと言うので書いておきます。
　誰しも最初は初心者です、半田でもSMDでもできなくて当然で、オガワ氏曰く
　呼吸するように半田は覚えろとかSMDは加熱中にもういいかなと思ったらそこから20秒数えろとか
　名言が有ります,それらを対面でごく普通に言われた方200人程いるのでは。

★半田は車の免許を取るより簡単です★

・誰しもいきなり車は運転できませんよね、教習所に行くなり
　目上の方に教わったり等、それと半田も同じです。

　但し半田は誰でもできます、パタン剥離が怖いとか壊すのでやりたくない
　そこです！、車で言えば、事故起こしそうとか違反するかも等と同じです。

・ジャンクマザーと半田片手で何度も練習すれば覚えます。
　暇な10分30分でできてしまいます、最初は安い道具で、面白くなったら
　高価な道具を揃える等ステップアップできます。

・半田コテでも千円～30万弱する機材が有ります。
・半田も100円～8万弱する半田も存在します。
・コテ先も200円～12万する物も有ります。

★良い道具は良い仕事をしてくれます、長く使えます。

・パタンを剥がすのは加熱時間が短いから・・・パーツを壊すのは加熱しすぎ
　パーツを飛ばすのは、風量が強いから、基板を焼くのは温度が高いからです。

・半田は独学でできます、Youtubeにも動画多数上がっています。
　それでも、もう1歩 Step UPしたい方は(半田付け職人)のDVD講習を受ける事をお勧めします。
　以下URL参照　
　https://kibanjisso.com
　https://soldering.co.jp

※全ての方に半田を覚えて実践しろとは言いません、でも無駄な知識として
　半田もできるし、パーツ脱着/装着もできる、USBポートの交換や
　DCジャックの交換スイッチの交換も楽勝となれば修理もできてしまいます。

★Youtubeでパソコン修理で検索とかマザー修理で検索すると多数の実務者の動画出てきます。
　そこでも最低限必要な道具等を紹介しています、それらをコツコツ集めて実践してそれを
　趣味にするという方法が有ります。

本日お取引の有るお客様からPCを預かりました。

数回に渡り、Biosイメージ16MBを送ってきていましたが実機を見て

メールで頂いたBiosはBiosで無い事が分かりました、

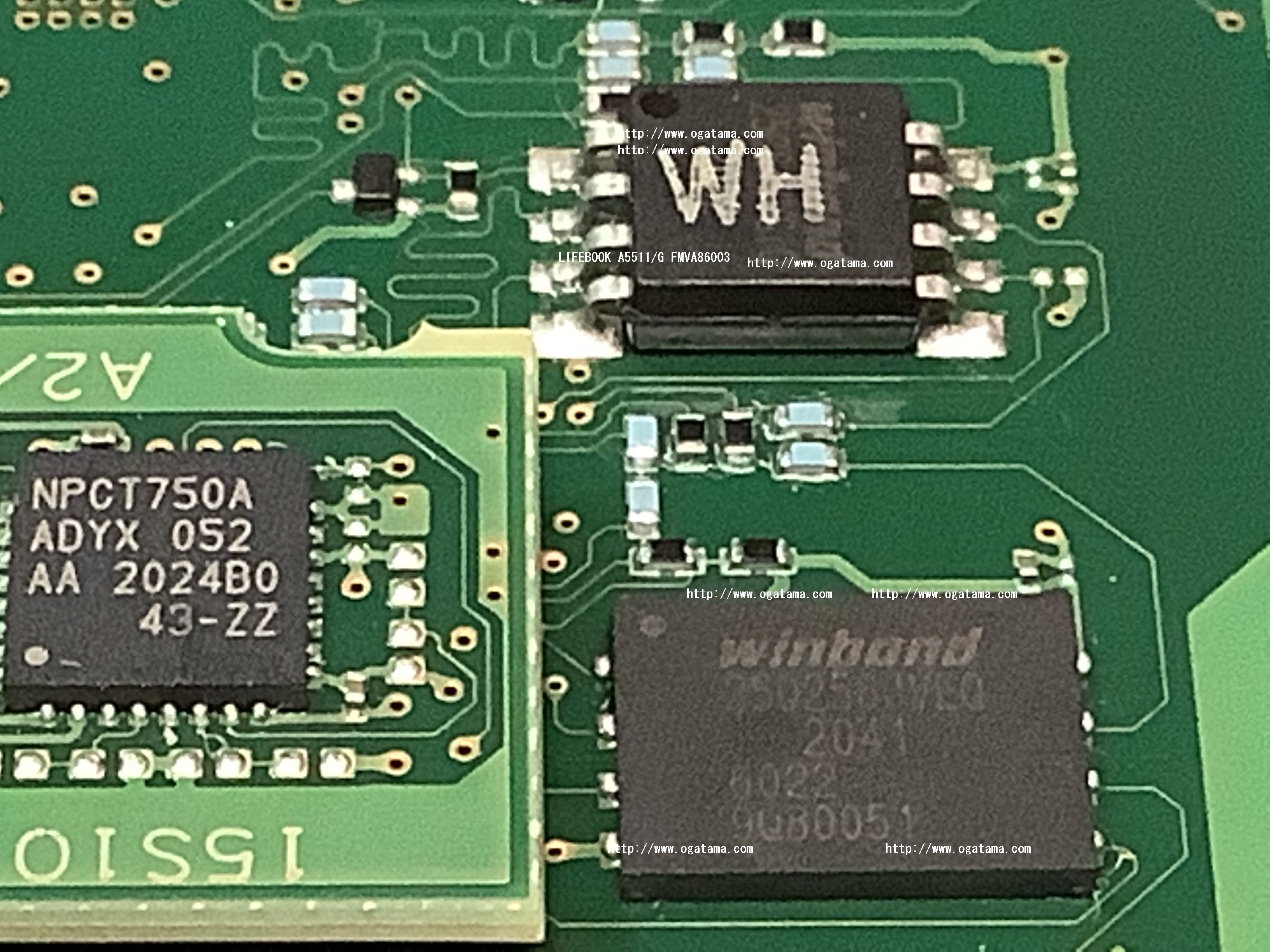

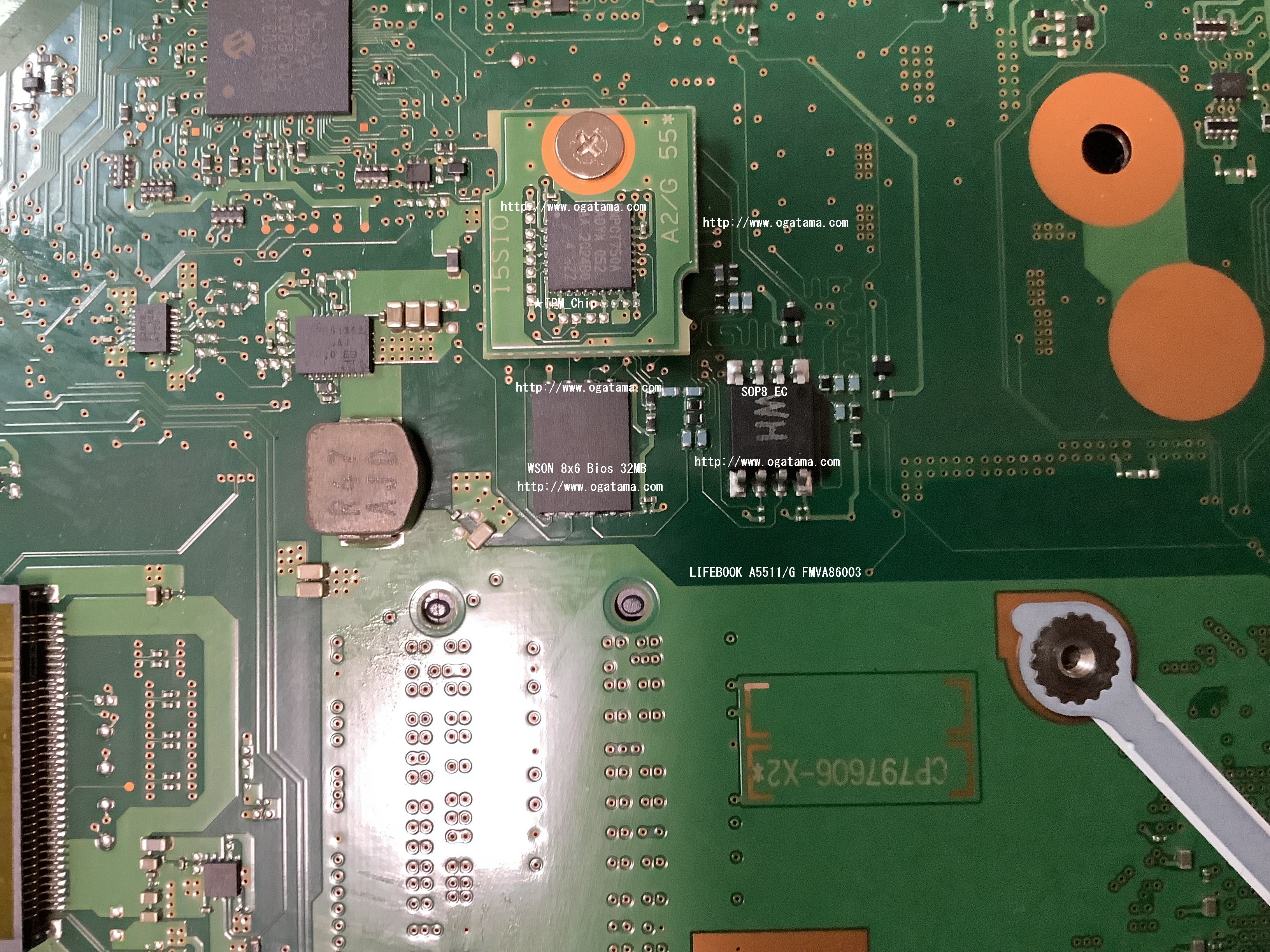

実際はSOP8にはECしか入ってなく、Biosは[Winbond 25Q256 (32MB)]に入っています。

難易度の高いWSON形式のFlashi-ROMです、SMDできればサクッと外して解除できます。

参考として画像をUPしておきます。

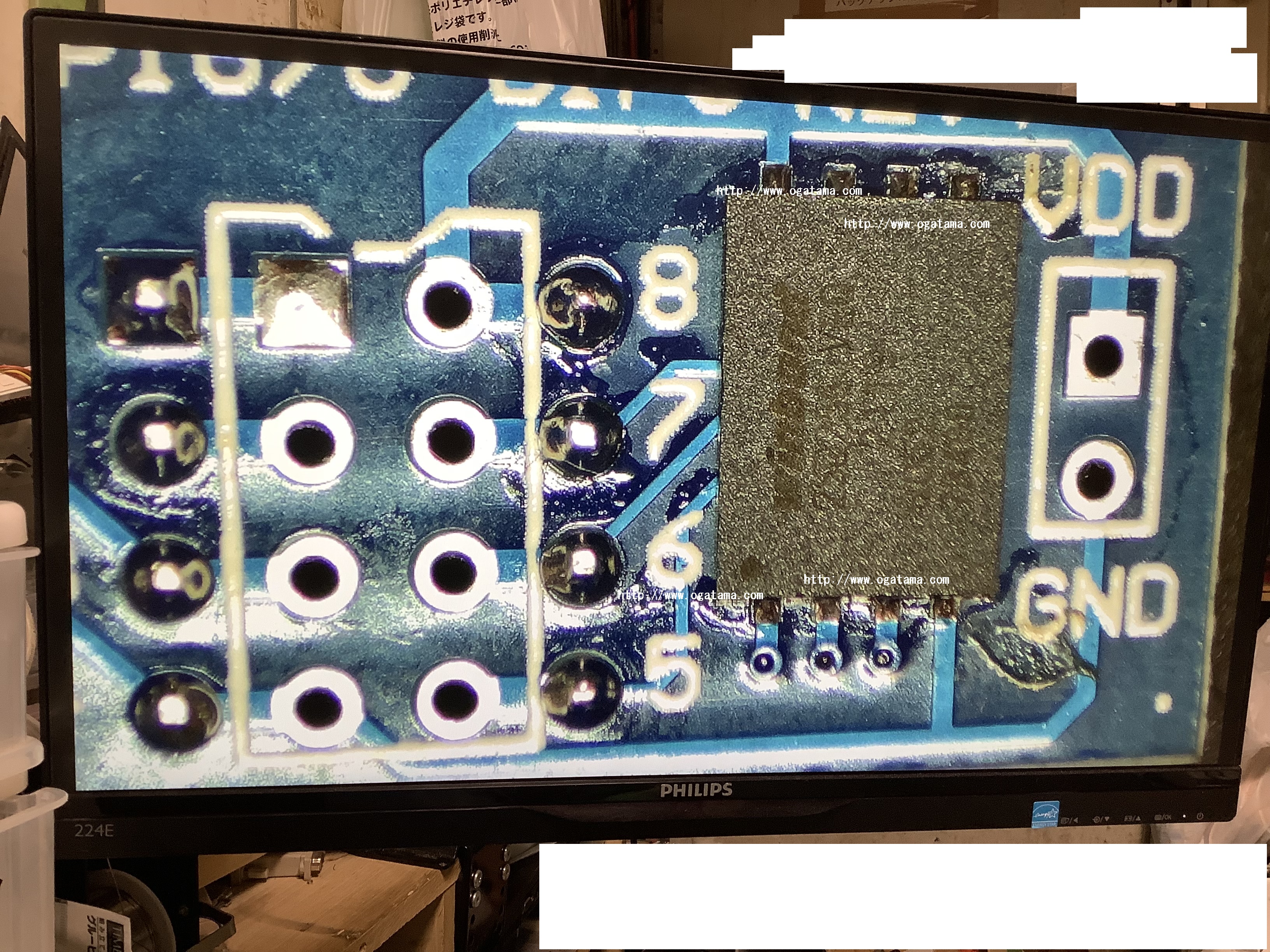

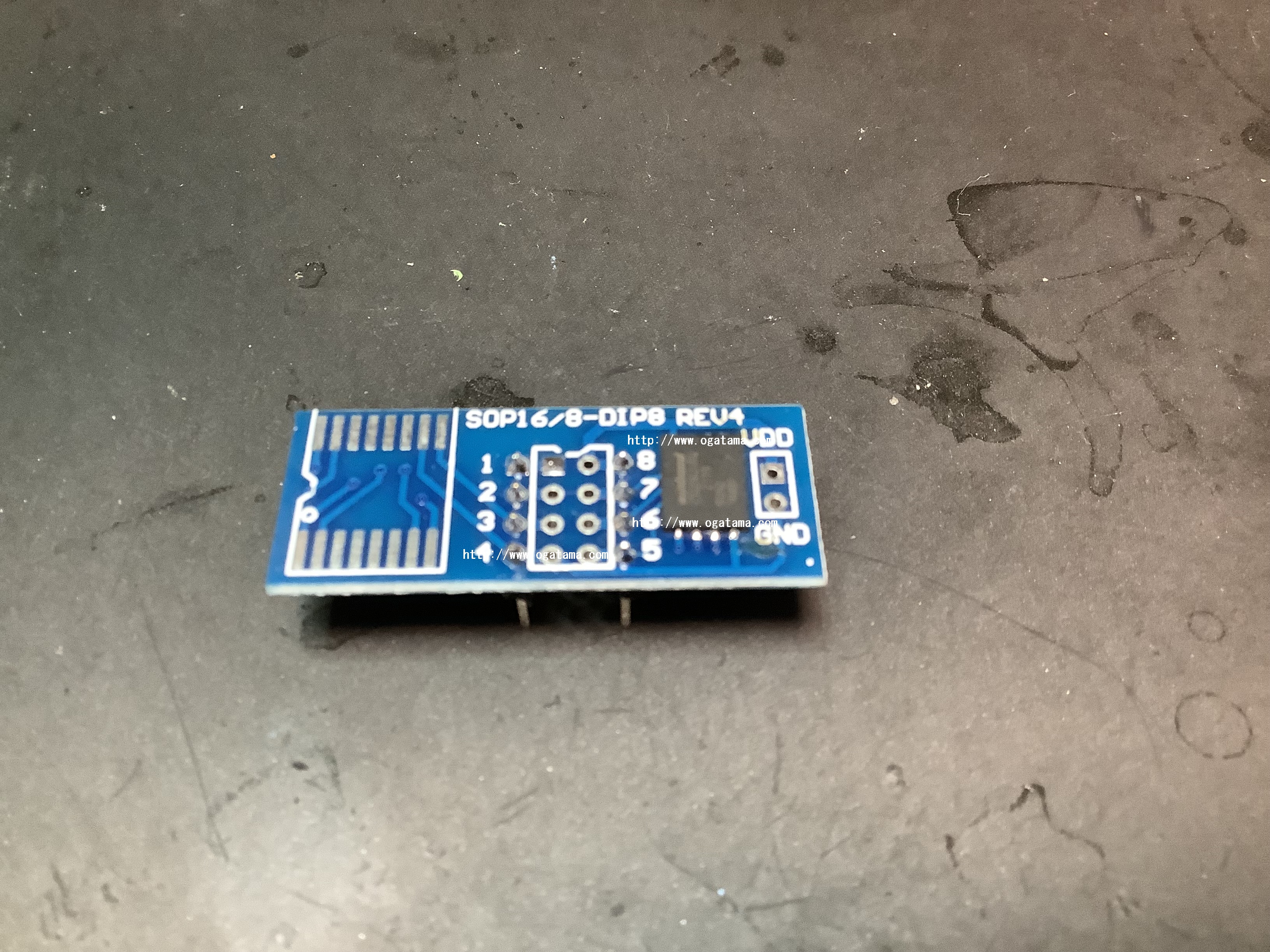

WSON 8x6は格安基板で装着、読み書きできます。

参考
https://www.aitendo.com/product/6811

専用ソケットとか不要です、装着には多少のノウハウが必要です。

尚SMDでWSONを外す場合、市販のアルミホイールとカプトンテープ

シーリンジ入りフラックは必要です。

またSMDはBEST（BST-863）以下動画参照、で温度420度、風量３で

https://www.youtube.com/watch?v=VRMofObGekI

高温で瞬間で加熱して短時間で脱着します。

20秒程でWSONは脱着できます。

風量が強いと周りのチップ抵抗など吹っ飛んでいきます。

WSONの周りのパーツが一瞬で無くなり、再起不能に陥ります。

BST-863は2万～3万弱で購入できます、格安ですね。

良い道具は良い仕事をしてくれます。

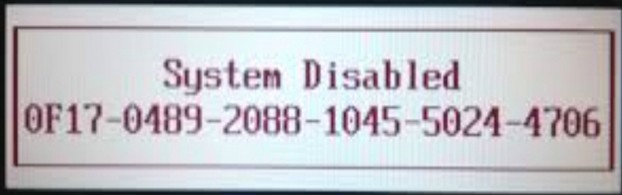

エラーコードが16進タイプの、Freeソフトでは解除できないPCの解除をしました。

依頼者さんもヤフオクで解除できなかったようで、依頼されました。

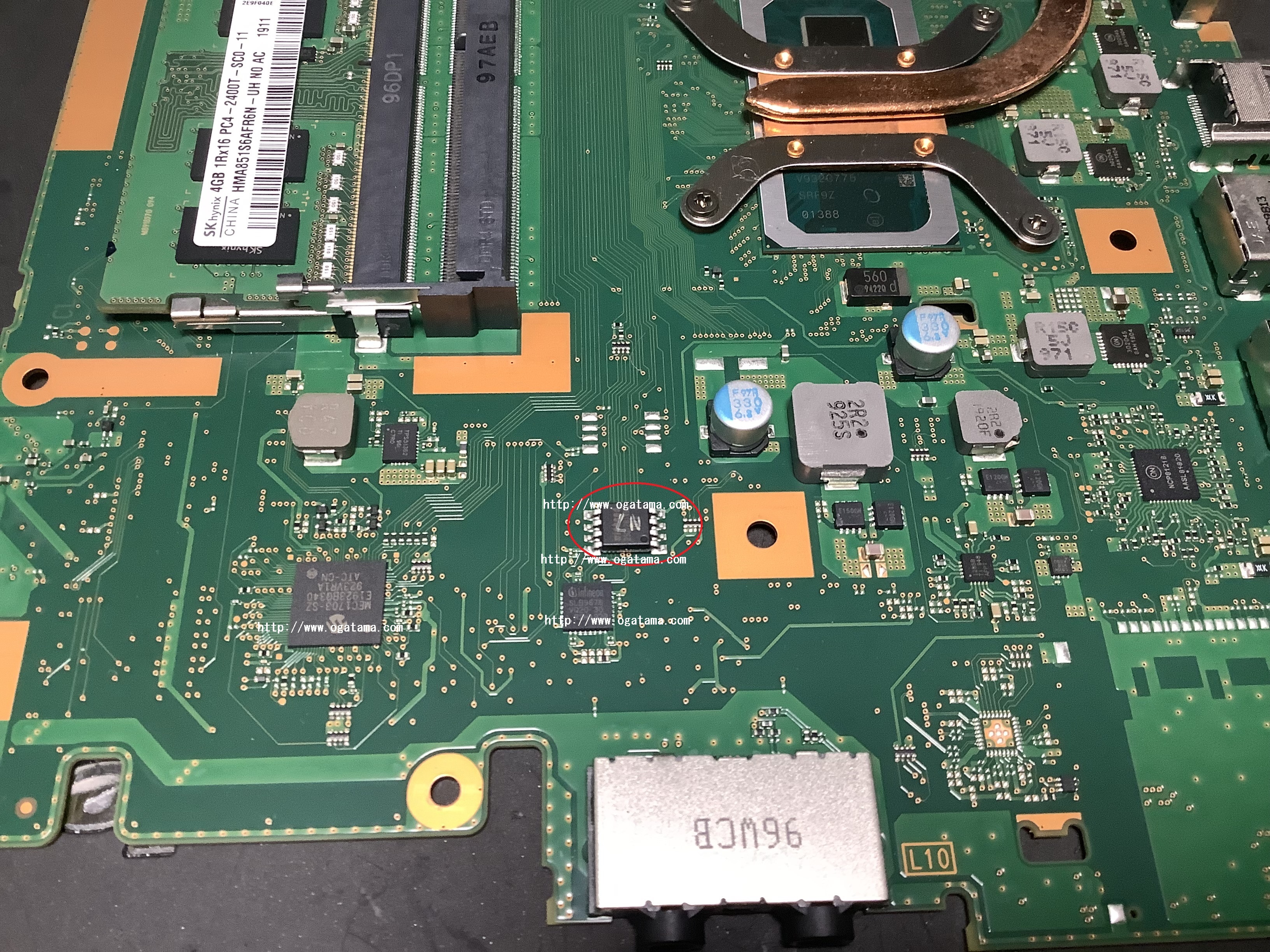

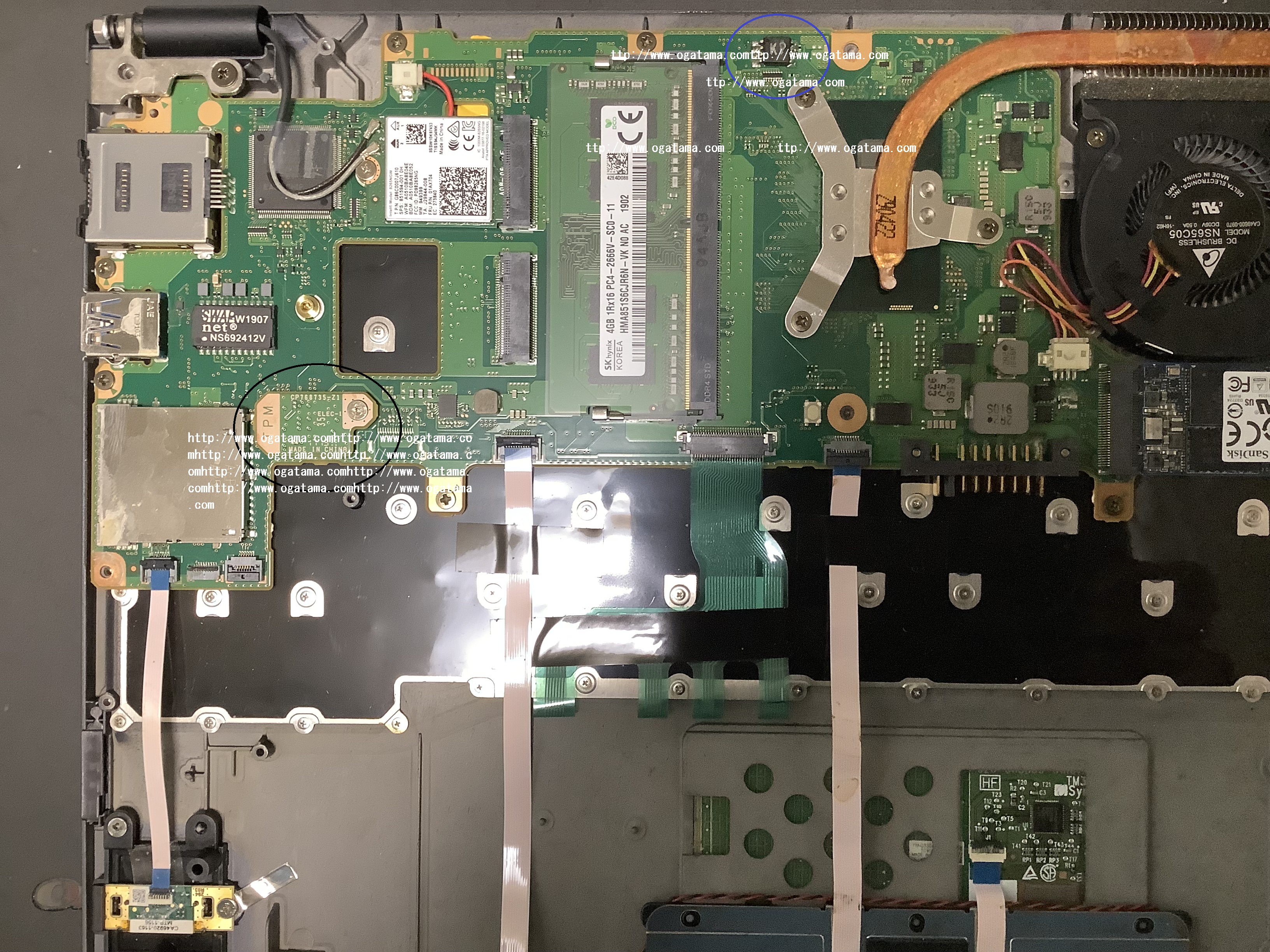

マザーボード赤丸の物がFlashi-ROMです。

対策基盤では無いのでSOPクリップでサクッと取り出し(FSC_Unlock_Tools)で解除しました。

今の富士通は半田は使いませんが、全バラです、液晶も外さなければなりません。

2019年以降のPC対応で、新しいエラーコード16進タイプ対応となります。

ディスクトップ（エラーコード表示の出ないPCにも対応しています。）

★★形式により違いますので、お問い合わせください。
http://www.ogatama.com/n1/form.cgi

＜解除実績形式＞
デスクトップ・ノートパソコン・PCサーバ
個人モデル　LIFEBOOK
法人モデル　LIFEBOOK　ESPRIMO/CELSIUS　PRIMERGY

★★★解除依頼を受けております、PC配送頂き解除します。
　　　その場合１台解除：5800円になります。
　　　依頼は、以下の[お問合せ　URL]から連絡ください。
　　　　　http://www.ogatama.com/n1/form.cgi

以下URL参照
http://www.ogatama.com/dsp/diary.cgi?no=409

http://www.ogatama.com/dsp/diary.cgi?no=424

解除ツールは以下です。

ファイル名：FSC_Unlock_Tools.zip

＜ダウンロードURL＞ 2023年5月11日更新
https://firestorage.jp/download/b7291e5ec0dca2c95b16669a7d8fbd86f8baf1e5

★決済済みの方は上記のダウンロードパスワードをお伝えします。

LIFEBOOK U938/S のBiosパスワード解除をしました。

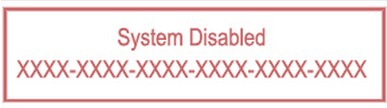

このタイプは16進ハッシュをエラーコードで吐き出します。

従来の方法では解除ができません。（ネット上に有るソフト）では

そこでFlashi-ROMからBiosを取り出しFSC_Toolでサクッと解除しました。

★1台解除8800円です（PC配送必要です）
　尚WSONタイプは1台9,600円になります。
　http://www.ogatama.com/cart.cgi?id=F_GX20160101

★★機種問い合わせください。
http://www.ogatama.com/n1/form.cgi

参考までにFlashi-ROMの場所画像UPしておきます。

＜FSC_Toolダウンロード＞ 2023年5月11日　更新
https://firestorage.jp/download/b7291e5ec0dca2c95b16669a7d8fbd86f8baf1e5

★PC紐づけ1ライセンス　5万円です、決済済みの方は、ダウンロードパスワードをお伝えします。

＜興味ある方　お問い合わせください＞

http://www.ogatama.com/n1/form.cgi

富士通 FMV A8204のBiosパスワード解除しました。

Pana同様,Flashi-ROMから吸い出し、[FSC_Tool]でサクッと解除しました。

参考までにFlashi-ROMの場所画像UPしておきます。

＜FSC_Toolダウンロード＞
https://firestorage.jp/download/2c765469b51bcf4909389a0557341dbf356f5d4f

★PC紐づけ1ライセンス　5万円です、決済済みの方は、ダウンロードパスワードをお伝えします。

＜興味ある方　お問い合わせください＞

http://www.ogatama.com/n1/form.cgi

このところ業務用PC[ESPRIMO D588]とかのBiosパスワード解除の依頼が

案外多いいです、俗いうエラーコードを吐き出さないPCです。

こちらは吐き出しても、吐き出さなくても16進タイプだろと、ほぼ2分足らずで解除できるので

問題は有りませんが、巷にあふれている（Pythonスクリプト）では解除コードの生成ができません。

ヤフオクとかで500円とか、少しグーグル先生経由で探せば、人の褌で相撲を取っているような方々

が親切に書いております。

もうあの世代では無くて、今はWindows11向けにTPM2.0実装されたPC（ESPRIMO D588）とかが人気が有ります。

エラーコードって2017年付近で流行った方法です、でも人の褌で相撲取っている方は、情報が流出していないので

新しい記事が書けませんしそのような方に解除ツールは売りません。

こちらのツールはエラーコードの有無に関わらず、物理的にBios　Flashi-ROMからBios自体を取り出し

それを1分程で解析or解除します、Flashi-ROMを書き込み、PCの初回電源ONで何事もなかったかのように

Biosパスワード（管理者orユーザー）消えております、セキュアーブート用のTPM暗号キーはそのまま温存します。

つまり、Biosパスワード管理者とユーザーパスワードのみをBios上にコマンドを書き込みSMCチップから削除します。

TPM2.0とはそのような動作のするChipです。

ですので、これから、現在の世代での、格安解除や解除コード生成方法を案内する方は記事更新できません。

唯一Biosの構造やら暗号化部のリプログラムできるような技術の有るところでしか対応できなくなります。

解除ソフトを購入すれば知識が無くても、即日解除はできます。

＜FSC_Toolダウンロード＞
https://firestorage.jp/download/2c765469b51bcf4909389a0557341dbf356f5d4f

★PC紐づけ1ライセンス　5万円です、決済済みの方は、ダウンロードパスワードをお伝えします。

＜興味ある方　お問い合わせください＞

http://www.ogatama.com/n1/form.cgi

★★あくまで参考ですが、2021年3月初旬から現在2021年9月17日時点で上記ソフトは171本売れております。
　　パナツールは3万本売れているので、それから見たら、今がチャンスですよ、パナのようにガンガン売れた後だと
　　解除できる同業が多くて、解除するメリットが無くなります。　

★★★ESPRIMO D588にはTPM2.0若しくは(Intel PTT)が有るので、Windows11に対応しています。
　　　これから10月・・・リースUP品が市場にわんさか出てくる時期です、毎年10月～翌年3月迄はリースUP品が
　　　市場に大量放出されます、ロックPCでエラーコードが出ないPC等は案外安く・・・売られます。
　　　それを低価格で仕入れて、No半田で解除できたら、最高ですね、付加価値つければガンガン利益になりますよ。

★警戒している方は何時になっても手を出せず、チャンスを失います、この手は早い者勝ちです。
　私共以外にこのツール売っていませんよ、グーグル先生で探してみれば一目瞭然ですね。
　海外サイトでもありません。
　つまり先人切って買った方は、解除してSSDだのメモリーだの載せてヤフオクとかで売れば利益になるわけで
　解除ツール単価（5万円）等はすぐにペイできます。

★★※　いちよう書いておきます、2021年10月5日でこの5万円キャンペンは終了し、定価の25万円に戻ります。
　　　　25万円を5万円で販売しているだけで、キャンペンが終われば、定価に戻ります。

技術の　高山です。

日々メールが異常値に近い程、問い合わせだの、依頼だの来ます。

8月初旬からフリーメールで同文を１日に２００通程送ってくるストーカーさんに以下回答します。
尚このストーカさん送信アドレス及び返信アドレスはDNS上に無いホストを送信してきます。
ですので返信してもエラーになります。

俗に言うクレカの偽サイトに飛ばす専用のメールアドレス的なメールです。

Q:富士通Biosパスワード　4x6ですがヤフオクやグーグル先生で検索すると[パイソン]でマスター
　パスワードを生成できるソフトが手に入ります、それもタダで！
　以下はそれとどう違うのですか？　
　http://www.ogatama.com/cart.cgi?id=F_GX20160101
　人を騙して金儲けはいかんよ、小銭稼いでも身にならんよ。

A:2019年以降のPCはFreeのソフトでは解除できません、こちらも1年や2年前から始めたわけでは無く
　23年の解除の歴史が有ります、解析/解除だけで23年です、どこかのバカがライセンス紐づけソフトを購入し
　逆アセンブルしてFreeのパイソンで組み替えただけの話しで、実際中身がわかって作った分けではありません。
　だから・・新しいタイプに対応していません。
　自分で解析して作ったソフトでは無いから、新しいPCに対応できないのです。
　ヤフオクの方も同様です、人が作った物を利用しているだけです。

　例えば東芝のチャレンジコードのKey-Gneですが何故パイソンで無料で配布している人はフリーで
　出さないのかわかりますか？、ヤフオクでは1件・・(でもこの方もソフトは持っていません。
　毎回4000円程支払ってチャレンジコードを生成して頂いています。)

　ではパイソンでフリーの方はどうでしょう東芝Key-Genを販売しなかったからパイソンで置き換えできないだけです。
　パイソンでフリーで出している方ブログはもう更新しませんとか書いていますが新しいソフトを
　購入できなくなったから、もう売らないので、買う事が出来なくなったから趣味の逆アセンブルもできませんよね。

　こちらはメーカー資料を購入して解除ソフトやハードを作っています、市場に同じものが有りますか？
　得意のグーグル先生で探してみてください。

　独創的なソフトを作り、それを真似る事はだれでもできます、多少のソフト知識が有れば
　真似れば良いだけで、その真似た物を自分が開発したとWEBページで上げれば凄いとなりますしかし
　プログラムフローや計算式等細かな事は答えてくれません、人が作った物を逆アセンブルして
　真似た盗人だからです、どっちが騙していますか？

　Biosを逆アセンブルするより、他人が作った解除ソフトを逆アセンブルして他のソフトで組み替え
　すれば、そちらが一番簡単でしょう。

ソフトは解析（逆アセンブル）できるので、好きにコピーだの真似事できます。
でも！このパイソンで作っている方は、あくまでソフトだけなんですよね。

なのでハード＋ソフトで有れば、パイソン化できないわけです。
今後はRaspberry PiのGPIOを使った方法でソフトとハードを作れば真似事はされません。
すでに海外の同業はハードとソフトで組み込みしております。

2022年以降はソフト＋ハードで組んできます、真似事防止の為です。

真似事をしている方が、ブログを更新できないのはこのような理由です。

=====================================================================
・2001年から現在2021年3月迄発売しているTTL-3/USB_FSC　内部ソフトをアップデートします。
　
★累積販売台数：3921個　販売しており、Verは今回のアップデートで　Ve15.6eになります。

・16進タイプエラーコードに対応、エラーコードの出ない、一体型、ESPRIMO等に対応

・操作は従来と同じ。

・このVerから解析ライセンスは無くなり、無制限化します。

★アップデートは無料、但し往復のクロネコ送料は負担ください。

★★破損の場合は修理し、パーツ代金＋工賃3,800円を請求となります。

以下問い合わせ後連絡ください、また法人の方で100台組購入の方は纏めて配送ください。

以下の[お問合せ　URL]から連絡ください。
　　　　　http://www.ogatama.com/n1/form.cgi

★受付期日は2021年5月19日より開始、期限は有りません、次のアップデート迄の期間
　まで有効です。
=====================================================================

・2023年7月8日更新
現状新しいVerの解除ツール案内（以下URL
URL参照）
http://www.ogatama.com/dsp/diary.cgi?no=490

＜FMV-U939はエラーコードが出るBiosが存在ます。＞

・手順に従ってパスワードを３回入力する。

BIOSパスワードを入力する画面で
① 3hqgo3　 を入力して、ENTERキーを押す。
（３、エイチ、キュー、ジー、オー、3）

② jqw534　 を入力して、ENTERキーを押す。
（ジェー、キュー、ダブル、5,3,4）

③ 0qww294e　を入力して、ENTERキーを押す、エラーコード表示
（ゼロ、キュー、ダブル、ダブル、２、９、４、イー）

※エラーコードが[203c-d001]のタイプはメールで解除できます。

★画像をメール添付頂き、解除コード案内までPC電源をONにしないでください。
　この表示されるコードが毎回変わる機種と変わらない機種が存在ます。

★★画像を添付したら、解除コード案内までPCの電源はOFFにしてください。

以下のコードが出たら、1台：9800円でマスターパスワードを生成します。

メールで約5回のやり取りで解除ができます、PC配送不要です。

＜以下問い合わせ＞
http://www.ogatama.com/n1/form.cgi
=====================================================================
開発部の高松です

ファイル名：FSC_Unlock_Tools.zip

＜ダウンロードURL＞
https://firestorage.jp/download/db4c2a1ce4f31e5b80a84d4bf21b2011d096a01f

★決済済みの方は上記のダウンロードパスワードをお伝えします。

★解除可能な機種
デスクトップ・ノートパソコン・PCサーバ
個人モデル　LIFEBOOK

法人モデル　LIFEBOOK　ESPRIMO/CELSIUS　PRIMERGY

本日は[富士通　LIFEBOOK U939/A]のBiosパスワード解除について書いておきます。

富士通系は3つのコマンドを入力するとマスターパスワードを生成する為のコードを

表示します、でもこのお話は2017年迄のPCで以降は16進表記になり、従来の生成

ソフトではマスターパスワードを作ることはできません。

OMEオガワマシンエレクトロはソフト開発が2に対してハード制作が８なので

ハード経由で解除します。（画像を数枚UPしました）

主にWinbond等のFlashi ROMにアクセスするには[Pomona(ポモナ)5250]等を使います。

これは３M社のSOP8-1-2のコピーなのですが、爪が独特で中国安物SOPクリップとは

比較になりません、性能上、上を目指すので有れば3Mですが、３M社の物は1個1万6000円

ぐらいします、それでいて100回掴めるかというと、大半40回ぐらいで使えなくなります。

Pomona(ポモナ)5250でも1個　6千円ぐらいですが、こちらも40回が限界点です。

どこぞの大内という技術の者が中途半端な説明をしているので、開発の高松が書いておきます。

パナPCマザーで対策済みというのは、どのような対策かそれは、PC電源OFF時にMOS-FET経由で

Flshi-ROMのDo（データーout）Di（データーin）を100Ωの抵抗経由でGNDに落としています。

つまりPC電源OFF時にはDo/DiがGNDなのでSOPクリップを接続しても読み込みができません。

これはSOPクリップ対策では無く、Flashi-ROMデーターの保護の為対策してあり

PC電源OFF時にUSBの抜き差しや帯電によりBiosデーター破損防止です。

これを行う事でOFF時にSOPクリップが無効化されるという、おまけみたいな状態になりました。

さて無責任動画YouTube等に上がっている、ピンセットでリセットについても触れておこうと思います。

Lenovo等のSVP保存領域がeepromで有れば、4番5番のタイミング短絡でも解除はできます。

4番ーーGND　　/　5番---SDA　なのですが、SDAとはシグナルデーターの略で、eepromのI2Cとは

2線で通信し読み書きします、これは案外通信速度が遅くてFlashi-romの6分の1程でピンセットによる

データー置き換えが楽なんです。

・SDA---シグナルデーター
・SCL---シグナルクロック
・GND---マイナス

昔・・昭和全盛期はマイコンが高額でeepromの書き込みをスイッチ2つでストップウォッチを見て

書き込みしました（そんなのは大昔）今じゃマイコンでサクッと組めます。

要はGNDとSDAを一定のタイミングでビットスイッチ（00はLow/01はHi）をピンセットで実現しているだけなんです。

これを今のFlashi-ROMで実行すると何と驚きな事にFlashi-ROM上のBios（ソフト）が1部消えるんでね。

解除どころか起動不全に陥ります。

eepromとFlashi ROMを一緒にしている、馬鹿がYouTube等で得意げにUPしているわけです。

失敗が嫌ならば、表の形式を控えグーグル先生で確認すると、PDFが手に入ります、それを見て

eepromなのかFlash ROMなのかみ極める事が大事です。

開発は全調べてから実行しますが、技術は場当たり的な行動をします。

特に大内は技術担当ですが、開発からしたら未だ初心者です、大事なところをしっかり説明できないのに

対策基盤と簡略化しています、何故対策基盤なのか、何処がどのようになっているのか、大内は説明できません。

開発は新たに客先仕様に応じて開発するので、電源とかノィズとか仕様以外の最低限必要な事を確実に熟す必要が有ります。

初期の大事な部分を飛び越えて、核心部だけ特化しかできません、技術と言っていますが、完全にお子様です。

さて、話長くなりましたが本題に入ります。

富士通　LIFEBOOK U939/AのBiosパスワード解除についてですが、このマザーは対策されていません。

但し半田には対策済みです(Fuse Register)という温度ヒューズ＋100Ω抵抗が付いています。

SOP8を半田で取り外すと、その後起動しなくなります、温度ヒューズが180度で切れるんです。

テスター片手に切れているから、短絡しても起動しません、100Ωの抵抗値が無いと起動しないように対策されています。

案外この手の方法は開発をかじった方ならごく普通の方法で、Biosの吸出しはできるが、変更したBiosで起動させない

という方法です、自販機のコインメックとかゲーム機基盤等にも同じ手口で対策しています。

要するにハードのコピーからソフト変更海賊版防止策なのです。

富士通Biosの解除は楽勝でできるので、もしBiosロックが掛かってて、Biosイメージが取り出せたなら。

画像青丸の(NY)がBiosです。

解除費用は：1台　5000円

PC配送して依頼した場合：1台　8,800円です。

＜金額の内訳＞

・作業工賃：3,800円です、これは分解、組付けマザーを触る場合の最低工賃です。

・Biosデーター解析作業：2,500円です＋Biosデーター修正2,500円

合計8,800円になります。

その為もしBiosデーターを取り出しできたので解除してほしいのであれば、以下にデーターUPしてください。

尚現時点では1台解除：5,000円です。

＜アップロードURL＞
https://firestorage.jp/uploadjs/b0da893e2eea68855ded04bb0cbe7efb35177cb644bf

★パナと同じURLです、パナの場合1台　1500円（数を熟している為格安です）
　富士通の場合1台：5,000円です。
=====================================================================
★富士通Biosパスワード解除ツール★

★★いちよう限定とします、20本で完了です
　　若しくは2021年5月14日～6月20日迄の期間とします。

・このソフトは、ソフト単体では利用できません。
　ROMライター＋SOPクリップなどが必要です。

★操作するPCに紐づけライセンスされます、解除する台数は無制限です。

・ライセンス発行から1年サイクルで（1年毎）に新たなライセンスを
　無償提供します。
　但し発行した時から1年未満の場合1万2800円の再ライセンス料金が発生します。

★決済後ソフトはダウンロードになります（URLをお伝えします。）

・ソフトライセンス：5万円→以下のURL先から申し込むと５万円が２万円になります。
http://www.ogatama.com/dsp/diary.cgi?no=428

★根本的に1度購入すると、1年毎に無償ライセンスが有るので、無期限継続利用が
　できます、早く買ってガンガン解除して利益を出すか、悩んで悩んで他の方と
　遅れを出すかそれは購入者次第です。

★今のところ1年に2回アップデートは行います。

＜購入までの流れ＞

１：以下のURL先(お問い合わせ)に連絡頂きます。
２：取引方法、決済案内をします。

３：決済確認後、ソフトダウンロード先を案内します。
４：ダウンロード頂き、初回ソフト起動時に表示される
　　ライセンス発行番号をメールで案内ください。

５：ライセンス番号を発行します、この後解除ができます。

＜問い合わせ＞
http://www.ogatama.com/n1/form.cgi
=====================================================================

★富士通パスワード解除ツールの紹介です。（16進タイプ）

ディスクトップ（エラーコード表示の出ないPCにも対応しています。）

富士通　ESPRIMO　FH700/5BD　/ d586/pにて解除確認済み

★★2023/7/4アップデート
http://www.ogatama.com/dsp/diary.cgi?no=490

★富士通解除ソフト（16進対応）販売は以下★
http://www.ogatama.com/dsp/diary.cgi?no=424

★★★解除依頼を受けております、PC配送頂き解除します。
　　　その場合１台解除：８，８００円になります。
　　　依頼は、以下の[お問合せ　URL]から連絡ください。
　　　　　http://www.ogatama.com/n1/form.cgi

★物理的にFlashi-ROMにROMライターを接続し、Bios自体を吸出し、解析ソフトでほぼ1分足らずで
　Biosパスワード（管理者/ユーザー）パスワードを削除します。
　削除されたBiosを再度Flashi-ROMに書き込み、マザー実装すれば、解除ができます。
　その為、エラーコードの有無などは関係が有りません。

★★解除方法はパナ、MAC,NEC､HP等と作業は同じです。

富士通の新しいPC　2019年後半から発売されたPCはエラーコードが10進のコードで無く

16進になりました、マザーにTPMチップが交換できるように、別基盤が付きました。

ネット上で拡散された10進コードからマスターパスワードを得るソフト対応での解除はできません。

巷で（Yahooオークション）等で格安で解除コード生成している方等では解除はできません。

1部ハッシュ領域が有る、このエラーコードですが、ハード的に解除に成功しました。

流れはパナと同様ですが、マザー上のFlashi-ROMにSOPクリップ（Pomona(ポモナ)　5250）

で！すんなりFlashi-ROM情報が取り出しできます。

半田不要でした、抵抗による対策基板では有りませんでした。

Biosデーターメモリー領域にSHA1タイプの暗号化されたパスワード領域

管理者、ユーザーが有りこの部分をデフォルトコード書き換えで、初回起動時にBiosを

物理メモリーに展開するモードになる事が判明、それによりＳＭＳＣチップ2KBのeeprom

領域を初期化して解除します。

Biosを変更しただけでは、解除はできません。

そこで16進向けの富士通向けの解除ツールも作ろうと思います例の如く分解orFlashi-ROMアクセス方式です。

マスターパスワードは生成できても、実際は解除ができない、ダミーなので意味をなしていません。

この手のPCの2019年10月ぐらいから案外解除依頼が有りました。
解除実績は（ディスクトップ　法人向け）では千台近い実績が有ります、一般ノートでも700台程の実績が有ります。

これから発売されるPCはこの手の16進タイプなので、またこれはこれで利益還元できると思います。

Panaツールのような、Windows上でFlashi-ROMデーターを選択するだけで自動化解除データー作成ソフトを作ります。

★対応ソフトは新規製作品でSHA1暗号化解析のベースを取り込むので

　従来のタイプのアップデート版配布はしません、新規ライセンス購入となります。

★★このソフトは操作するPCと紐づけライセンスです、その為操作する1台のPC毎に1ライセンスが必要です。
　　尚解除台数は無制限で、年に2回アップデートをしますが、継続利用できます。
　　Pana系同様に1度のソフト購入で5年でも10年でもアップデートして継続利用できます。

★★案外依頼件数が多いいですが納品は3月15日辺りになります。
　　ソフトはダウンロードなので、ダウンロードURLをお伝えし
　　別途ROMライター＋治具希望の方は3月初旬に配送となります。

★現時点でこの解除ソフト、1ライセンス　5万円です。（価格変更しました）

・ROMライター＋治具セットは＋8,900円になります。

★購入希望or質問は以下の[問い合わせ]へ

http://www.ogatama.com/n1/form.cgi

＜限定販売＞

★2023年6月19日時点で9件の購入依頼を受けました。
　残り11個で終了となります。

★このソフトは2013年5月から法人向けのPC-FSC_SVP-Toolの一般向けです。
　法人向けとして2013年5月から現在迄　219本販売されております。
　尚個人/法人向けは、定価：49万8000円です。

・富士通　6X4若しくはエラーコードの出ないPC向け解除ソフトです。

・PC分解ができて、半田が取り扱える方向けのツールになります。

＜解析するPC＞

・Windows－XP以前のOSを推薦します。

・ネットワークは不要です

・最新のOSですと[悪意の有るソフト]という表示が出てソフトが使えない場合が有ります。

＜限定販売数＞

・ソフトライセンス　1個：（一般向け定価：10万円）を限定にて3万8000円で販売します。

・20本の販売です、（ソフトウェアー＋ROMライター）

・回数無制限です。

・アップデートは3か月サイクルでアップデートします（ダウンロードにて）

※ソフトの流れは[Pana_Maruti]と同じです、ファイルを選択すると自動で解析したデーターを作ります。

＜解除迄の手順＞

１．PCを分解し、ディスクトップ若しくはノート（C-MOS電池を外します）

２．Flashi-ROM（SOP8）を低温半田を使い取り外します。

３．こちらから配送するROMライターに取り外したFlashi-ROMを取り付け
　　Bios自体を吸い出します。

４．この無制限版ソフトを利用し（30秒）程でデーター解析を行い
　　Flashi-ROMに書き込みします。

５．書き込み完了後、マザーにFlashi-ROMを実装

６．PCを通電できるように仮組して（未だC-MOS電池は接続しません）電源ONします。

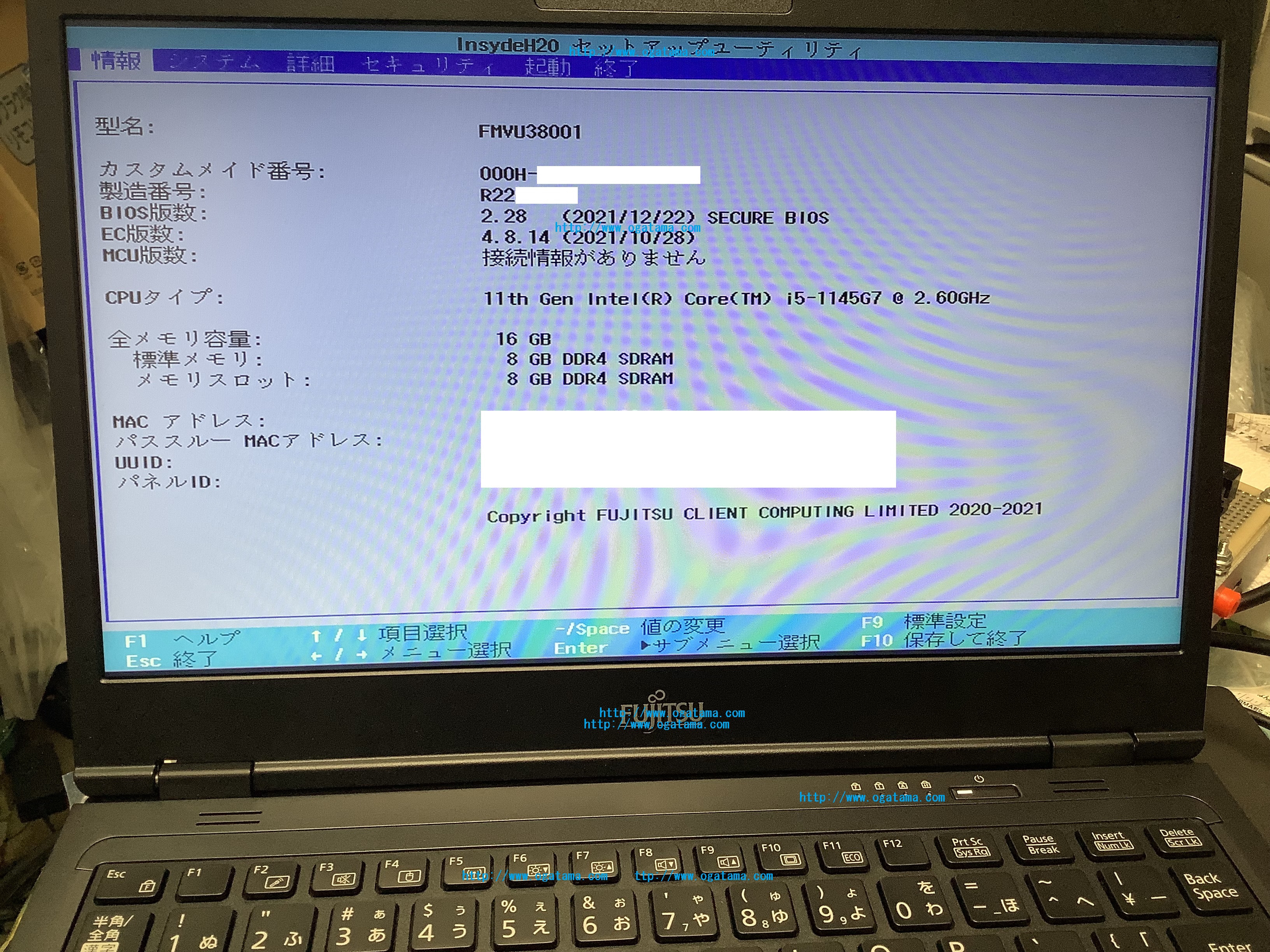

７．起動時のロゴが出たらF2を押しBiosを開きます。

８．F9を押しC-MOSを接続、F10を押します、これで完了です。

＜決済＞

※ソフトは5月30日メールでダウンロードURLをお伝えします。

★決済順番ですので申込みされても決済が未決済の場合で限定数に達した時点で
　完了となります。

・ROMライターは決済後先に配送します、クロネコ送料元払い

・ROMライターは（EZP2010）になります。

＜決済方法＞

・他銀行及びカード決済

・カード決済の場合（Paypal手数料580円がプラスされます）

＜受付期間＞

・2023年6月1日～6月30日若しくは限定数に達した時点で

・販売終了はこのブログに記載します。

＜申込み＞

※以下のURL先で問い合わせください。

・品名：PC-FSCと記載してください。

http://www.ogatama.com/n1/form.cgi

・富士通2010年以降の4X6＝24ケタのエラーコードを表示するPCのBiosパスワードを解除する機器
　を製作しました。

・従来のTTL-3/USB_Panaと同様にFlashi-ROMを接続しTTL3内で解析解除コードを書き込みします。
　パスワード解析表示機能は有りません。

★この解析器は[TTL-3/USB_FSC]になります、FSCとは(富士通シーメンスコンピューター)の略です。
国内では富士通ですが、海外では（富士通シーメンスコンピューター）になります。
　その為略してFSCになります。

・ケース外見接続治具は全てTTL-3./USB_Panaと同じです、但しケースが（白グレー系）になります。

★PCを分解しBios-Flashi若しくはData_Flashiを半田を使い取り外します、そしてTTL-3/USB_FSCの
　DIP変換基盤若しくはSOP8ソケット（SOPクリップでは無い）に装着します。

※TTL-3/USB_FSCはSOPクリップは利用できません、利用した場合の動作保証はできません。
　　マザー側で対策されている為SOPクリップを使うと完全にロックし電源すら入らなくなります。

・作業時間は最短１分から最長７分で解析解除できます、これもPana同様に解除完了し
　Flashi－ROMをマザーに実装し電源ONでF2を押すとBiosが開きます。
　完全解除化させます。

★すでに数社の法人様にはテスト機としてH28年1月12日より無償貸出にて動作確認頂いておりました。
　　幾つかのバグを取り動作確認を行い完全解除にこぎつけました。

★そこで、このブログを見ている方に限定販売致します、数量は10本で完了です。
　　以降一般販売致しません。（TTL-3/USB関連の基盤が数少ない為）

・TTL-3/USB_FSC（ライセンス式）一式 2万円　ライセンス5個（1万円相当）付属

・TTL-3/USB_FSC（無制限）一式　10万円 解除回数制限無く利用できます。

★2016年5月10日現在　残り3台有ります。

★注意★

・Biosパスワードを解除する機器で有って、WindowsログインパスワードやHDDパスワード等
　を解除する機器では有りません。

・SOPクリップの利用は推薦しておりません、半田が使える事が条件です。
　半田を使いマザー上のFlashi－Chipの取り外し取り付けができる方が利用できる機器になります。

・一式は以下の物が付属します。

１．TTL-3/USB_FSC　1個
２．USBケーブル
３．DIP変換基盤　2個

※USBドライバー及びマニュアルはWEB上で配布になります。

◆申し込み◆

以下お問い合わせより問い合わせください。

http://www.ogatama.com/n1/form.cgi

・富士通PCでマスターパスワードを生成すると6X4=24ケタで解除ができないPCの場合
　今までTPMを取り寄せ交換解除をしておりました。

毎回TPMを取り寄せると時間と費用が掛かる為自社開発により
panasonic Let's noteと同様TPMを書き込み変更できる事を確認しました。

TPMライターを製作しました、これにより時間の掛かるTPMを取り寄せせず
お預かりから中5日程で解除ができます。

その為費用も低価格で収まります。
1台8,800円～1万2,800円以内です、但しPCは配送頂きます。

例えば先日解除の依頼を受けた[S935_K_FMVS03001]等も4日程で100%解除できました。

実はこの解除機能を[TTL-4/DP_Maruti]のアップデートで対応する予定です。

すでにプログラムは70%程できております。

将来的にはTTL-4/DP_Marutiで富士通も解除できるという事ですそれも24ケタのタイプです。

富士通系のノート及びディスクトップは解除が簡単です。
何せマスターパスワードで解除ができるから・・・
分解もせずに、マスターパスワードさえ入れれば解除はできます。

但しワンタイムパスワード入力対応のPCのみで
一般の方が見ている、電源ONで表示されるパスワード入力窓
と違います、PCのシリアル
「XXXX-XXXX-XXXX-XXXX」と言う表示画像参照
が表示されるPCであれば、簡単です。

※Windows-XP以降のPCは標準でTPM-Chipが入っております。
　このTPM-Chipを交換するまで解除はできません。

・在庫有りの場合、TPM実装交換費＋TPM代金込で　1万2800円になります。

・在庫無で取り寄せの場合（送料＋TAX込み）で1万8.900円になります。

解除希望は以下のURLにて問い合わせにて対応します。
(2015年8月20日にてWEBカートより廃止しました)
ただし生成はできます、お問い合わせください。

http://www.ogatama.com/n1/form.cgi
